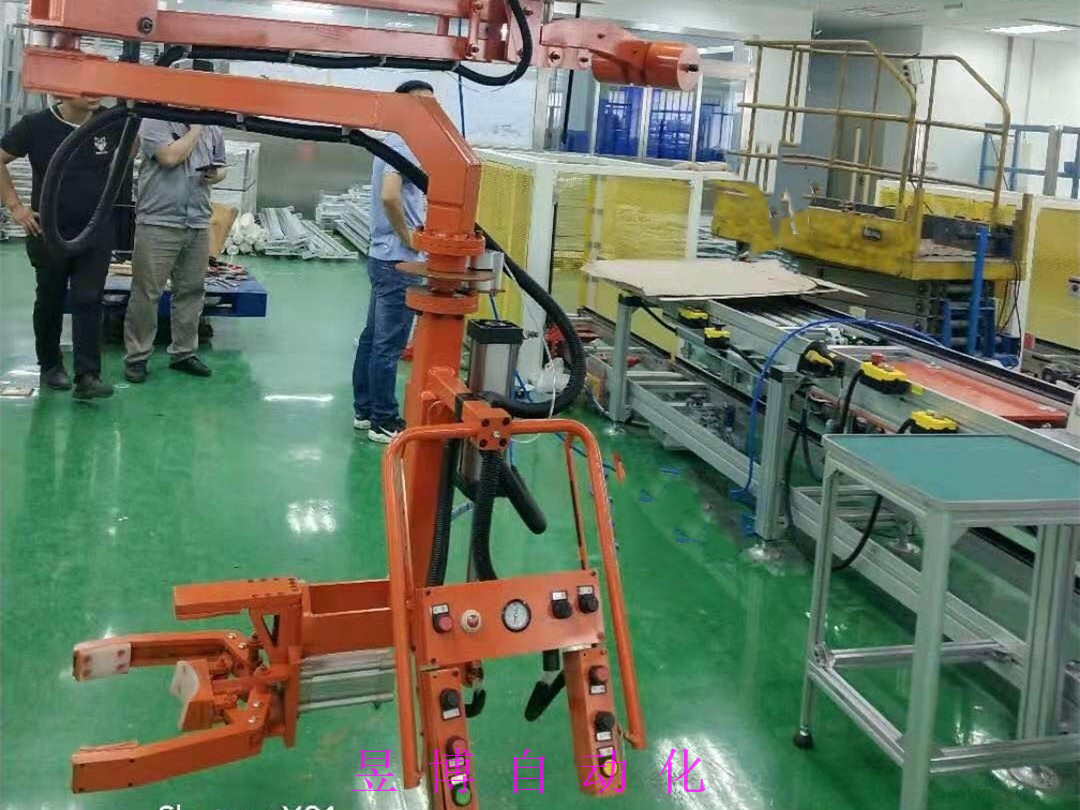

助力機械手,又稱為"氣動平衡機械手”、"氣動平衡吊"、"平衡器"、"平衡助力器”、"手動移載機",是利用氣平衡和自動調節原理制成的設備,由主機和夾具組成。它能自動地平衡工件的質量,準確地保持裝置所需求的姿態,協助人輕松、快速地完成重復、繁重的抓取、搬移和裝置任務,其使用可大大下降勞動強度,進步出產功率,下降事端發生率。
在現代化出產過程中,為了應對大型零部件的搬運及裝配,下降操作人員的勞動強度,進步作業功率,采用氣動助力助力機械手。操作人員只需用很小的力就可以上下左右移動很重的工件。氣動助力助力機械手的基本原理是用恒壓操控氣路來平衡負載,借助平行連桿機構完成恣意位置的平衡。
在氣動助力機械手的氣動操控中,主要經過三個氣動回路進行操作。這三個回路,分別為:
1、操控回路。操控回路中的雙氣控二位五通閥是主要的作業閥,起到換向作用。當夾持按鈕起動時,夾持側氣控口有氣經過,使雙氣控閥換向,則夾緊氣缸桿伸出,工件被夾緊。當釋放側氣控口有氣經過,使雙氣控閥復位,則夾緊氣缸桿縮回,工件被釋放。在夾緊氣缸的進氣口和出氣口都配有調速閥(排氣節流式),用來調整夾緊氣缸動作的快慢。
2、制動回路。制動回路是經過機械臂銜接處的3個制動氣缸來完成的,由一個單氣控二位五通閥來完成換向,操操控動氣缸的壓緊和松開,然后完成系統的制動和漂泊。此閥的氣控口由制動旋鈕來操控。
3、翻轉回路。翻轉回路相同由一個單氣控二位五通閥來完成換向,然后完成翻轉氣缸的作用,使工件完成從水平到翻轉或從翻轉到水平,此閥氣控口由翻轉旋鈕來操控。
