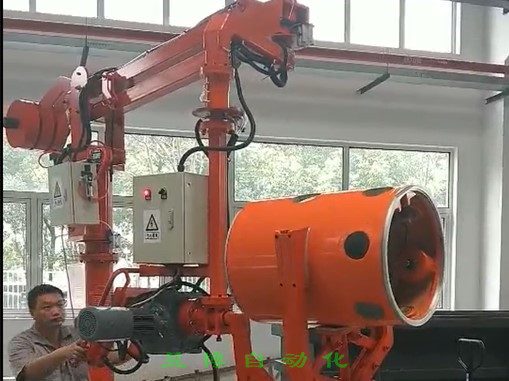

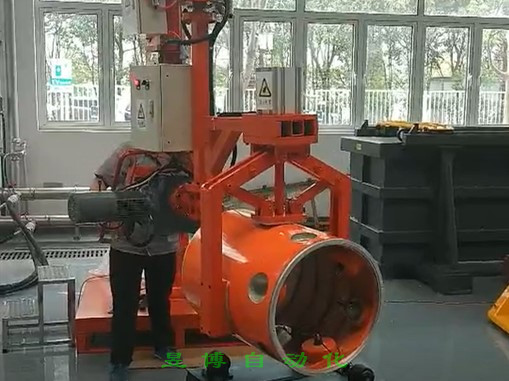

助力機械手,是氣動輔助人力,由人工操縱的機械手。使用者手動操作機械手臂完成機械手的上下運動和回轉運動等動作,并通過操作氣動開關實現夾具的夾持,從而進行工件的搬運,移載,裝配等作業。氣動平衡助力機械手操作簡單方便,靈活性強,適合于現代裝配工業及加工中心、汽車裝配等行業。使用助力機械手可以減輕操作人員的勞動強度,實現搬運大質量工件時操作輕便和定位準確,保證設備和操作人員的安全。
在現代化的加工車間中,助力機械手是十分常見的自動化設備,其可以實現搬物、裝配、切割等多種重復度高和高風險的工作,由于加工需求的不同,很多情況都是需要進行個性化定制,那氣動助力機械手定制設計需要注意哪些事項呢?
1、氣動助力機械手的升降應附合人工移動物件的速度,一般在15米/分之內,具體要根據實際需求情況進行設計。速度太慢會影響其工作效率,若速度太快,則容易造成本身的搖晃擺動,影響設備穩定性。
2、在負載時,手動操作的推拉力一般要求為3~5公斤。如果規定操作的推拉力很小,相反地物件會產生慣性,影響助力機械手的穩定性,因此要有克服慣性的力,所以在設計過程要注意在平衡臂的各個關節部位應給予適當?shù)哪Σ亮Α?/span>
3、平衡臂的杠桿比有1:5、1:6、1:7.5、1:10,其中1:6的杠桿比為標準規格,如果加大杠桿比,則作業范圍可擴大,但最大起升重最相應地要減少。
4、在鑄造、鍛造等灰塵較多的廠房?jī)?nèi)使用時,應對回轉減速箱作很好的密封,否則會影響其壽命。平衡臂轉動部位的軸承,要用黃油密封。
5、小橫臂要有足夠的剛度。如果平衡臂滿負載起升,小橫臂因剛度不夠而產生變形時,將會影響負載時平衡區的變化。
6、大橫臂、小橫臂、起重臂、支承臂等零件的孔距,應保證附合杠桿比,否則也會影響空載時平衡區的變化。
7、回轉減速箱的回轉座上兩個軸承間距不應過少,否則會造成助力機械手回轉部分的顛覆。
8、氣動助力機械手在安裝固定時,必須先調整水平導向槽的水平度,不水平度不應超過0.025/100毫米。
