汽車空調上水室裝配專機


汽車空調上水室裝配專機



汽車空調裝配專機

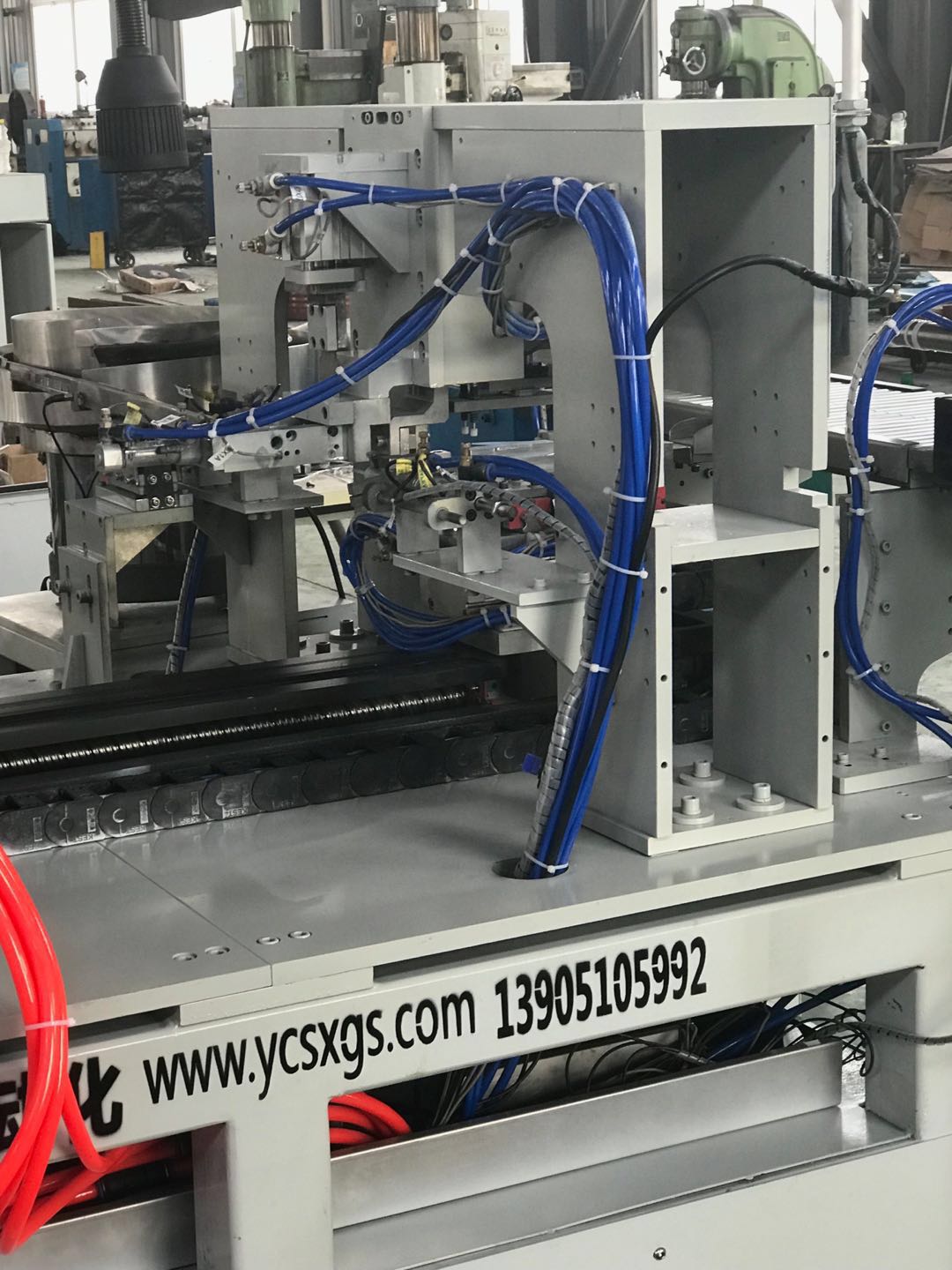

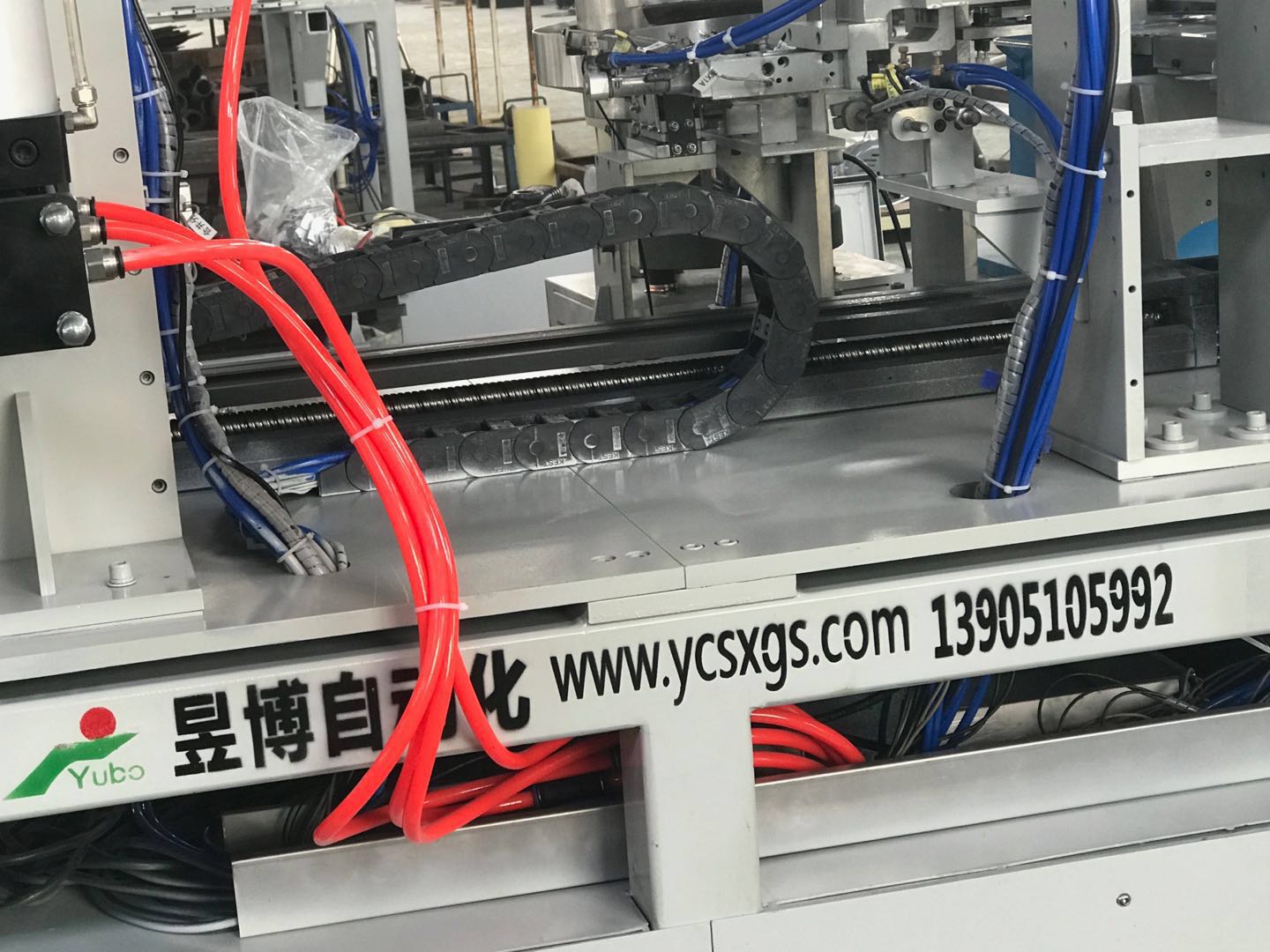

該設備是汽車空調上水室裝配專機。

一、組成及工作原理:

1、隔片上料系統,由振動選料裝置和振動輸送裝置組成。當振動輸送裝置上檢測有料時,振動選料裝置停止;設備上隔片槽內有檢測傳感器,當機器運行后檢測不到隔片信號時,振動輸送裝置工作。

2、堵帽上料系統,由振動選料裝置和振動輸送裝置組成。當振動輸送裝置上檢測有料時,振動選料裝置停止;設備上有堵帽檢測傳感器,當機器運行后檢測不到隔片信號時,振動輸送裝置工作。

3、工件上料系統,分為左側上料(M1)和右側上料(M2)兩部分;左右兩部分是對稱的,都包含料箱、升降臺、料勾(耙子)、待料平臺。左右兩側共用推送裝置、下壓裝置和定位擋板。自動運行后,當料箱內有料時,升降臺會自動抬升,使頂層料與平臺平齊,料勾會自動將頂層料移到推送位置;當左右兩側的料都移到推送位置時(有兩只接近開關檢測),等待推料指令。在推料之前,定位擋板伸出;推料時會自動檢測料的方向,如果方向錯誤,機器會暫停,并在狀態畫面上出現閃爍的料向指示燈;推料到位后,下壓板壓緊;推料裝置縮回,推料指令完成。

4、工件移位滑臺,由合并裝置、定位插片和旋轉裝置組成?;_首先縱向移到到上料位置接收工件,然后移動到工作位置完成沖隔片和沖鉚,轉向90°,橫向移動到下料位完成堵帽和下料,如此循環往復,連續生產。

5、工作位,由送片裝置、沖片裝置和沖鉚裝置組成。當隔片來到隔片槽內,氣缸推送隔片到位,沖片裝置動作,將隔片壓入工件的縫隙內,然后兩側沖鉚氣缸動作,在工件上沖出鉚接點。

6、下料位,有2只堵帽氣液缸、下料裝置組成。當滑臺移動到下料位,且堵帽也已經就位,堵帽氣液缸頂出;完成堵帽然后縮回,同時合并分開;取料爪下探,到位后夾緊,然后夾住工件上升,平移到收集位松開夾爪,工件下落。


二、設備尺寸、電源、氣源需求:

1、尺寸 :設備尺寸(WHD) : 2400mm x 2000mm x 1500mm。

檢修、保養移動需要的地面空間: 3000 mm x 2500 mm。

2、電源:交流3相380 V,  50/60Hz。

3、氣源: 6 Kgf/cm2

三、生產設置


1、請檢查料箱內的工件數量,并在屏上正確設置;

2、如果中途停機后,要重新開始運行,須要單擊畫

面上的‘初始化’按鈕,然后再按啟動按鈕。

3、如果在運行狀態,要給料箱加料,需要單擊料箱‘落

’按鈕,加完料后一定要在畫面上重新設置正確的工件數,再單擊料箱‘上升’按鈕。

四、自動工作要求條件:

1、確認隔片數量和堵帽數量充足、工件數量正確;

2、確認電源、氣源正常;

3、氣缸狀態監測正常;

4、伺服合閘通電;

5、急停按鈕旋轉松開;

6、伺服回零。

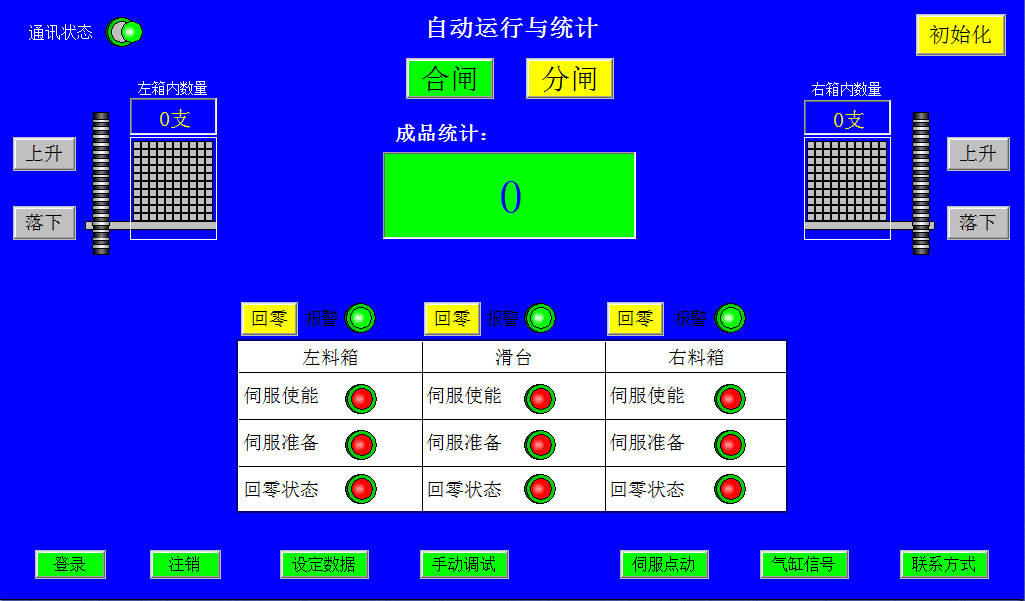

五、自動運行操作步驟:



1、啟動:按下綠色啟動按鈕,綠色啟動指示燈點亮;

2、當系統異常,黃色報警燈會閃爍;在排除故障前要,要按下停止按鈕,使機器不在運行狀態。

3、異常復歸按鈕:如果是伺服報警,可以按下復位按鈕,報警狀態恢復正常;如果是氣缸狀態異常,要檢查氣壓或者氣缸上的磁性開關,故障排除后,指示燈不再閃亮。(請到“氣缸狀態”畫面查找異常原因,故障信號會在畫面閃爍)

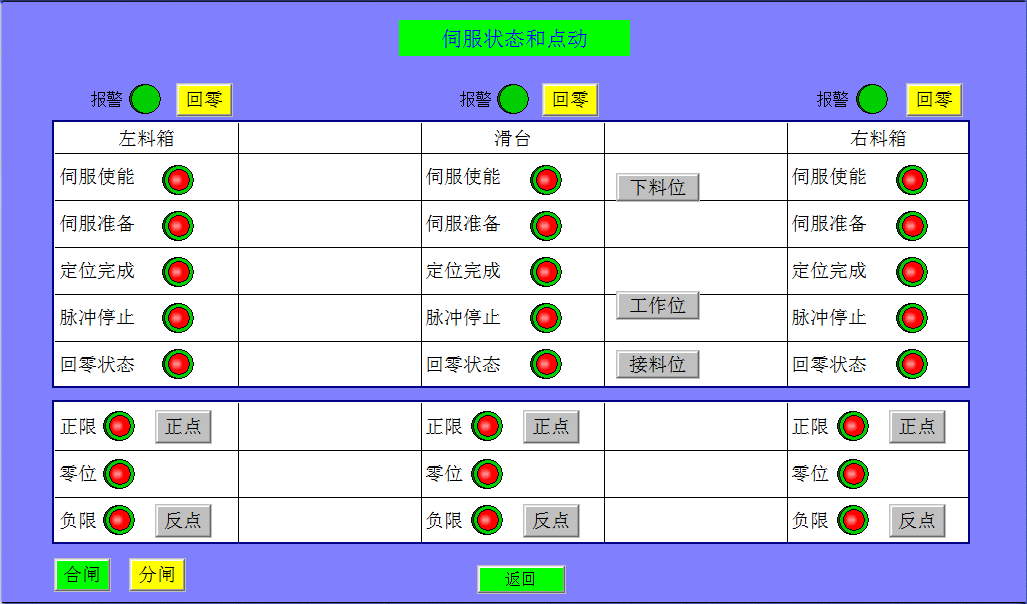

4、手動回原點:在停止狀態下需要單個伺服電機回零點。對應的零點燈會亮。

5、重復步驟1。
