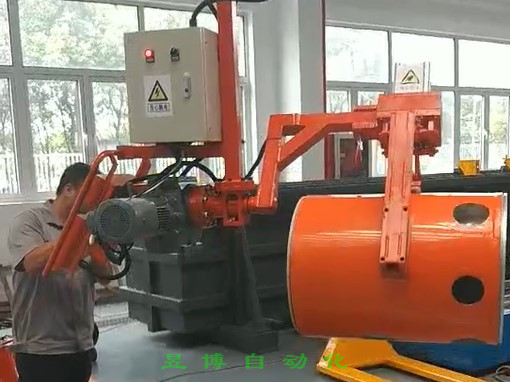

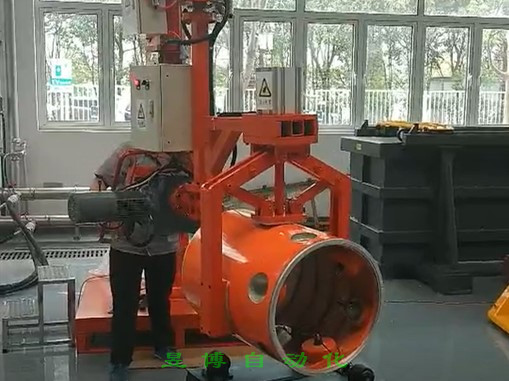

氣動助力機械手,操作簡單、使用安全可靠、維護保養方便,只需進行簡單的按鈕操作即可實現工件的快速搬運,是現代生產線、倉庫等最理想的搬運設備。
氣動助力機械手系統采用全氣動控制來搬運工件,其主體由支座、動力機構、連桿組、吊鉤、氣動控制系統組成:
1、支座:支撐整個機械臂并帶有旋轉功能,根據要求可在規定范圍內旋轉。支座用4個膨脹螺栓固定在地面上。
2、動力機構:由氣缸推動滑塊運動,實現操作端的升降運動。
3、連桿組:平行四邊形的桿機構依靠氣缸和平衡塊實現任意位置的平衡停止,可使連桿組操作端在設定的水平范圍內運動。
4、吊鉤:吊鉤鉤上裝有工件檢測裝置,確保搬運過程中的安全。
5、氣動控制系統:系統的動力和控制均采用氣動,調壓閥安裝在氣控柜中,用于調整助力機械手有載和無載的狀態??刂崎y安裝在連桿組的操作端,為兩位搖臂型手動閥,通過撥動手動閥使機械手處于有載或者無載的狀態。
