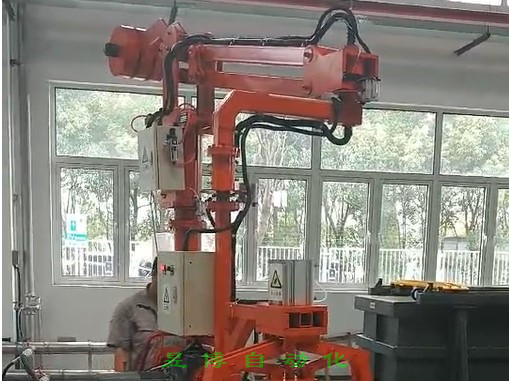

助力機械手系統主要包括四部分：

   一、氣路控制系統

   1、設置有元件保護盒，以保護主要精密氣動元器件，避免操作時意外撞擊及灰塵沉積。氣路排布完全按豐田AMS標準執行，方便維修。

   2、系統配備二聯件、單向閥和儲氣罐，為系統提供持續穩定的壓縮空氣，當主供氣源意外斷氣時，可提供一定時間的安全保障，并使系統有足夠的動力完成本次操作或?qū)⒐ぜ遁d。

   二、夾具部分

   主機控制與夾具（機械手）集成為一體，方便操作者雙手控制工件。主機操作按鈕都集成于夾具控制面板上，控制部分及指示燈、指示器等按人體工學原理布置，便于操作及緊急情況的處理。

   三、機械手主機

   1、可實現不同重量物料的重力平衡狀態，適用于物料的精確移載操作。

   2、 空載、滿載及處理不同工件時，系統可感知其重量變化，并實現載荷在三維空間中的浮動狀態，便于精確定位。

   3、 系統可始終保持機械手頭部的水平，發揮高作業性。

   4、 全程平衡、運動順滑等特點，使得操作者可以很便捷地實現工件的搬運、定位、裝配等操作。

   5、 剛性手臂可使機械手帶工件越過障礙；水平臂可滿足物料在相關場所進行橫向放入、橫向取出等動作要求。

   6、 關節剎車裝置，具有多個回轉關節，以實現廣域范圍內的物料取置；配備有剎車裝置，操作者可在操作過程中隨時中斷機械手的運動。

   四、軌道行走系統

   本方案采用雙排C型鋁合金軌道與移動平臺小車配合，平臺小車下法蘭連接硬臂式機械手。使整個設備在軌道行程內平穩行走。C型軌道采用進口材料，強度、精度高。非金屬滾輪采用高強度耐磨尼龍材料加工而成，使用壽命長。
