在現代化生產過程中，為了應對大型零部件的搬運及裝配，降低操作人員的勞動強度， 提高工作效率， 采用氣動助力機械手。 操作人員只需用很小的力就可以上下左右移動很重的 工件。 氣動助力機械手的基本原理是用恒壓控制氣路來平衡負載， 借助平行連桿機構實現任 意位置的平衡。

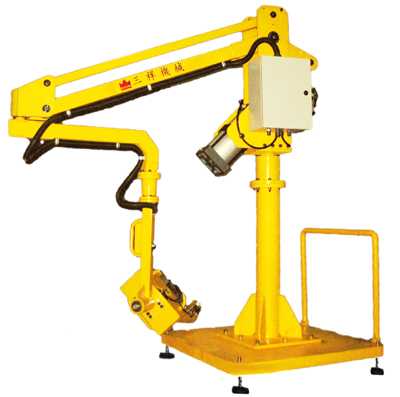

一、氣動助力機械手適合安全、高效的抓放任何不同形貌、形狀的物品，抓取重量范 圍 10kg—600kg,根據不同的安裝形式包括 3 個種類：立柱式、懸吊固定式、懸吊 滑動式。

二、安全特性 安全閥單元 監控機械臂的運動速度、 防止在錯誤指令發出或意外發生后機械臂快速上升或下降 傷人，確保機械手?jǐn)鄽獠粫?huì)發生意外傷人，操作可持續1到2個工作循環。制動器單元位于連接關節處，以防止機械手旋轉和松脫，也可使得操作者容易控制 工件、即機械手和夾具可停在任意位置；制動器由裝在夾具上的按鈕控制，當 操作者按下控制按鈕后，機械手處于鎖緊狀態；制動器也可用于工作結束后停 放機械手。處于制動狀態時，機械手所有按鈕不起作用，防止意外傷害發生。夾具自鎖單元 截止閥功能設計，防止系統在任意位置出現斷氣或漏氣現象時，夾具不會松開物 體，除非操作者發出指令。負載自鎖單元----負載到位保護 負載自鎖到位保護設計，確保在工件沒有放到指定位置時，夾具不會松開，即使 按“松開”按鈕；此設計可以阻止工件的非人為釋放。 6．負載自鎖單元---- 負載懸空保護 負載自鎖懸空保護設計，確保工件處于半空中，永不釋放，即使按“松開”按鈕。 如果操作者停止按“松開”按鈕，機械手和夾具就會回到原始平衡狀態；如果操 作者繼續按“松開”按鈕，工件會繼續處于被抓緊狀態，并慢慢地隨機械臂下降 到設計最低點。 7．負載自鎖單元---- 負載極限保護 負載自鎖極限保護設計，在機械手設計最低極限位置時，夾具不會松開負載，即 使按“松開”按鈕?？傊?，在任何情況下，只有工件被放置在穩定接觸面上時， 才會被釋放。

三、氣動回路及其工作原理： 氣路圖 空載平衡：高壓空氣由過濾器進入?yún)R流板，一路通向空載調壓閥，調壓后經梭動閥（梭 動閥既是邏輯或門，輸出總是取輸入的最大者）控制精密調壓閥的輸出壓力，適當調節空載調壓閥的輸出，使得精密調壓閥輸出適當?shù)臍鈮哼_(dá)到空載平衡。打開升降開關，使得氣體經單向節流閥到換向閥，換向閥通，氣體經負載調壓閥，換向閥，雙向節流閥進入梭動閥，當負載調壓 閥輸出到梭動閥的壓力大于空載調壓閥輸出到梭動閥的壓力時，梭動閥輸 出為負載調壓所確定的壓力，這個壓力控制精密調壓閥的輸出，輸出壓力 推動氣缸，調節負載調壓閥，達到負載平衡。 當機械手被向上抬起時，氣缸壓力下降，由于精密調壓閥恒壓輸出補償，維持氣缸內 壓力不變；當機械手被拉下時，氣缸內壓力增大，空氣經精密調壓閥溢流口溢流排入 大氣中，維持氣缸的壓力不變。

四、機械連桿機構。通過機構靜力學、任意平衡位置靜力學分析結論：氣缸推力 YA=Mｇ＊ＯＡ／ＯＢ 氣缸摩擦力Ｆ＊ＯＡ＝平衡壓力調節范圍×活塞面積×ＯＡ／２。
