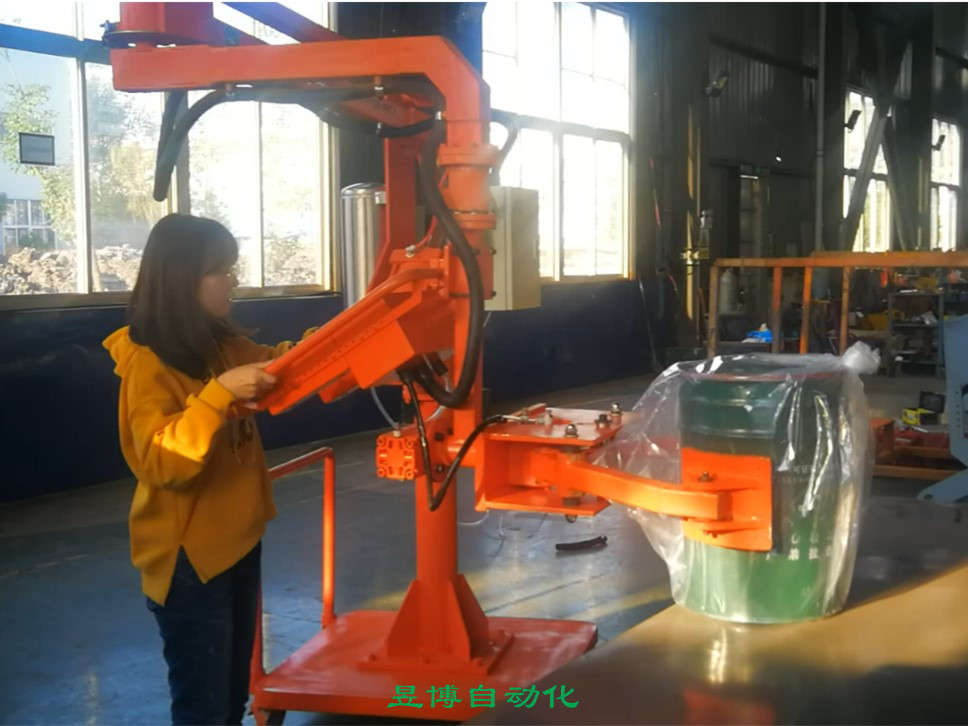

隨著現代化工業生產的不斷發展，助力機械手得到廣泛應用，但受成本和功能限制還不能獨立完成所有的物料搬運工作，大量的物料搬運工作仍需要人來完成。如何降低工人的勞動強度，提高工作效率，避免對工人的身體傷害，需要在傳統的專用工具和助力設備基礎上，研發生產新一代人機工程設備：智能助力機械手，也即伺服控制智能助力機械手，是一種可與操作者在同一物理空間實現人機合作作業的特種作業—助力機械手的零重力操作。

   助力機械手零重力操作控制系統的硬軟件包括單片機控制系統及其外圍電路設計、電機驅動電路設計，硬件基礎上的軟件設計。

   1、控制系統方案設計

   助力機械手實現零重力操作系統的速度伺服控制，可以有兩種控制方法：模擬式控制和數字式控制。

   兩種控制方法的區別在于控制器實現方式的不同：模擬式控制方法的控制器由模擬電路來實現，控制器的結構形式是固定的，只能在一定范圍內調整控制器的參數，其技術成熟，工作可靠，可以買到現成的產品；數字式控制方法的控制器由計算機程序來實現，控制器的結構形式可以通過改編程序來改變，控制器的參數和控制算法可以根據用戶需要來調整和選擇，需要進行軟件開發，工作量較大。

   由于本公司對重物提升系統的工作性能要求較高，要實現控制的智能化，簡單的伺服控制已不能滿足使用要求，優先選用數字控制。根據系統結構并考慮成本，采用單片機控制就可以滿足使用要求。

   2、控制系統硬件

   系統工作原理：在新的采樣周期到來時，光電編碼器測得的電機速度反饋信號通過Encoder接口反饋到單片機。單片機系統通過A/D接口從上位機獲得電機給定速度，或是單片機系統自行給定電機速度。單片機系統根據給定的運動速度與實際速度的反饋信號相減，得出偏差，經過各種控制算法（如PI）得出控制量。單片機再把控制量輸出，經過功率放大，驅動直流電機，然后進入下一個采樣周期。

   LED顯示主要用于軟件調試和一些需要顯示特定參數的場合。這就是本調速控制器的工作原理。
