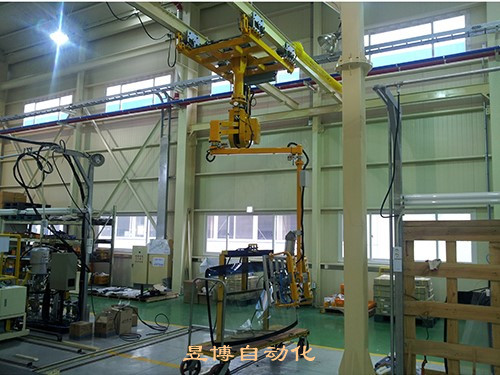

助力機械手又稱機械手、平衡吊、手動移載機，是一種新穎的用于物料搬運時省時省力操作的助力設備。它巧妙地應用力的平衡原理，使操作者對重物進行相應的推拉，可在有限的空間內省力地平衡移動定位，重物在提升或下降時形成浮動狀態，無需熟練的點動操作。而桁架助力機械手又是助力機械手的一種應用形式。

   桁架助力機械手是機械手裝置、桁架、電氣配件與自動控制系統相結合。全自動桁架助力機械手應用在搬運、上下料、碼垛等工位，大大提高效率和穩定性，降低勞動成本，并可以實現無人生產車間。

   桁架助力機械手是由結構框架、X、Y、Z軸組件、工裝夾具和控制柜六大部分組成。根據工件可選擇X、Z軸或X、Y、Z三軸結構非標定制。

   結構框架

   桁架助力機械手主要結構是由立柱組成，其作用是將各軸架空至一定高度，多由鋁型材或方管、矩形管、圓管等焊接件構成

   三個運動組件為桁架助力機械手的核心組件，其定義規則遵循笛卡爾坐標系。各軸組件通常由結構件、導向件、傳動件、傳感器檢測元件以及機械限位組件等五部分組成。

   1、桁架助力機械手結構件。由鋁型材或方管，矩形管，槽鋼，工字鋼等結構組成， 其作用是作為導向件、傳動件等組件的安裝底座，同時也是桁架式助力機械手負載的主要承擔者。

   2、導向件。常用有直線導軌，V型滾輪導軌，U型滾輪導軌，方型導軌以及燕尾槽等常用導向結構，其具體運用需根據實際使用工況以及定位精度決定。

   3、傳動件。通常有電動、氣動、液壓三種類型，電動是有齒輪齒條的結構，滾珠絲杠結構，同步帶傳動，鏈條傳統以及鋼絲繩傳動等。

   4、傳感器檢測元件。通常兩端采用行程開關作為電限位，當移動組件移動至兩端限位開關處時，需要對機構進行鎖死，防止其超程;此外還有原點傳感器以及位置反饋傳感器。

   5、機械限位組。其作用是在電限位行程之外的剛性限位，俗稱死限位。
